Caméo 5+ Silhouette : mode d’emploi

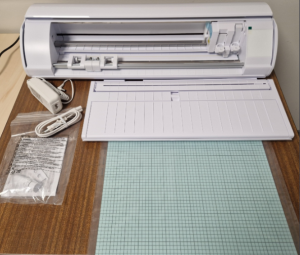

La Ruche OMP est équipée d’une machine de découpe vinyle : la CAMEO 5+ Silhouette.
Elle permet de découper différents types de matériaux comme du vinyle autocollant.

1 – Exemples d’utilisation

Exemples d’utilisations exhaustif : voir l’article Exemples d’utilisation de la découpeuse Caméo 5+

2 – Modes d’emplois complets

• Découpeuse Cameo 5/5+
  • Français : https://www.silhcdn.com/m/d/user-guides/cameo-5-plus-fr.pdf
  • Anglais : https://www.silhcdn.com/m/d/user-guides/cameo-5-plus-en.pdf
  • Vidéo : https://youtu.be/7wYy-u5Fer8
• Logiciel Silhouette Studio
  • Dans l’onglet « Aide » du logiciel : Manuel de l’utilisateur

3 – Prise en main rapide (via USB)

Les paramètres ci-dessous sont donnés pour l’exemple avec un rouleau vinyle brillant et un connexion filaire USB à l’ordinateur.

• Brancher le câble USB à l’ordinateur
• Allumer Caméo (appuyer 3 s sur l’interrupteur face droite de la Caméo)
• Insérer le média : Rouleau dans cet exemple
  • Veiller à ce que le média dépasse bien la ligne de découpe
• Ouvrir le logiciel Silhouette studio (Cette prise en main est basée sur la version 5.0.414ss de Silhouette Studio)
• Onglet « DESIGN » : pour paramétrer la page et créer son œuvre
  • Paramètres de la page
    • Machine : CAMEO 5 plus
    • Type d’alimentation : Auto
    • Tapis de coupe : Aucun (utilisation d’un rouleau dans cet exemple)
    • Taille des médias : 12×24 pouces (304.8 x 609.6 mm) si utilisation d’un rouleau de largeur 304.8 mm
    • Maintien du média sur le tapis de coupe : oui
  • Créer son dessin, son texte dans la zone encadrée rouge
• Onglet « ENVOYER », sous onglet « Standard »
  • Firmware : doit être « Prêt » (en vert)
  • Porte outil1 : Matériau, action et outil
    • Vinyle brillant (dans cet exemple)
    • Découper
    • AutoLame
    • Modifier les paramètres
      • Force 10, Vitesse : 5, passage 1 , Profondeur de lame : 1
      • Surcoupe : non cochée
    • Découpe transversale automatique : activé (pour découper le média en fin de travail)
      • Remarque : l’option n’apparait pas si la Caméo est éteinte ou non reliée à l’ordinateur, ou si l’option « Tapis de coupe » est cochée dans l’onglet « Design »
  • Générer une forme de test : (optionnel)
    • Ajoute un triangle dans un carré en haut à gauche
    • Envoyer le test
      • Remarque : il faut prévoir un espace libre à cet emplacement dès le design pour éviter de superposer la forme de test à sa création
  • Envoyer
    • Suivre les conseils proposés en pop up (si ce n’est déjà fait)
    • Remarque : Si un problème survient lors de la découpe, interrompre avec le bouton pause | | sur la Caméo
